Description
Rozpierak hydrauliczny przeznaczony jest do prac warsztatowych oraz może być wykorzystany przy pracach montażowych i blacharskich, do wykonywania prac wymagających zastosowania znacznych sił statycznych.
Urządzenie przeznaczone do podnoszenia, rozciągania, rozpierania, zginania, prostowania i wyciągania.
Zestaw umieszczony w walizce transportowej
Waga [kg] – 35,4
Ciśnienie robocze [bar] – 620
Rozmiar gwintu przyłącza [„] – 13/16-20UNEF
Maksymalne obciążenie [tys. kg] – 10
Skok tłoka siłownika [mm] – 150
Przeznaczenie / Zastosowanie
Rozpierak może być wykorzystany przy pracach montażowych i blacharskich do wykonywania prac wymagających zastosowania znacznych sił statycznych.
Sposób użycia
Montaż i użytkowanie układu hydraulicznego:
Połączyć wąż pompy ze złączem siłownika, nakręcając nakrętkę złącza na gwint. Upewnić się, że nakrętka została prawidłowo dokręcona.
Zamknąć zawór spustowy, obracając go w kierunku zgodnym z ruchem wskazówek zegara.
Poruszając dźwignią pompy w górę i w dół, wytworzyć w niej ciśnienie. Po kilku ruchach siłownik zacznie pracować.
Aby zlikwidować ciśnienie w pompie, przekręcić zawór w kierunku przeciwnym do ruchu wskazówek zegara.
W momencie otworzenia zaworu spustowego siłownik samoczynnie zacznie wracać do położenia spoczynkowego.
Nie rozmontowywać układu hydraulicznego znajdującego się pod ciśnieniem.
Pompę można używać w dowolnym położeniu zarówno pionowym, jak i poziomym. Przy pionowej pozycji pompy koniec z wężem musi być zawsze skierowany w dół.
Sprawdzanie poziomu oleju:
Aby sprawdzić poziom oleju w pompie należy ustawić ją w pozycji pionowej, wężem skierowanym w dół. Otworzyć zawór spustowy. Odkręcić zawór odpowietrzający i wyjąć prętowy wskaźnik poziomu oleju i odczytać poziom oleju. W razie potrzeby skorygować poziom oleju w taki sposób, aby olej pokrywał całą płaską powierzchnię wskaźnika. Urządzenie zostało fabrycznie napełnione olejem hydraulicznym. Stosować olej wyłącznie właściwego typu. Zaleca się stosowanie oleju hydraulicznego HYDROL o symbolu L-HL-46.
Odpowietrzanie pompy:
Aby odpowietrzyć układ hydrauliczny pompy należy ustawić pompę w pozycji pionowej, wężem skierowanym w dół. Otworzyć zawór spustowy. Odkręcić zawór odpowietrzający i wyjąć prętowy wskaźnik poziomu oleju. Wykonać kilka pełnych ruchów dźwignią pompy. Zamknąć zawór spustowy, zamontować wskaźnik poziomu oleju i zamknąć zawór odpowietrzający.

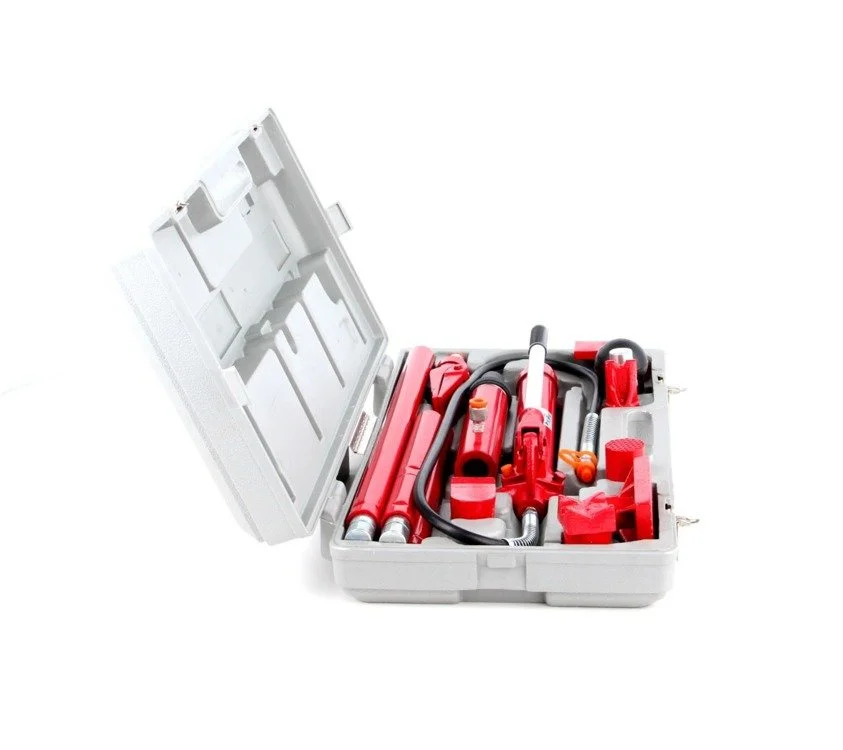

Zawartość opakowania
pompa hydrauliczna
siłownik
rury przedłużające 4 szt.
szczęki rozpierające
nasadka okrągła
nasadka płaska
zaczep siłownika
zaczep tłoka
nasadka szczelinowa
nasadka typu V
nasadka gumowa
łącznik męski
