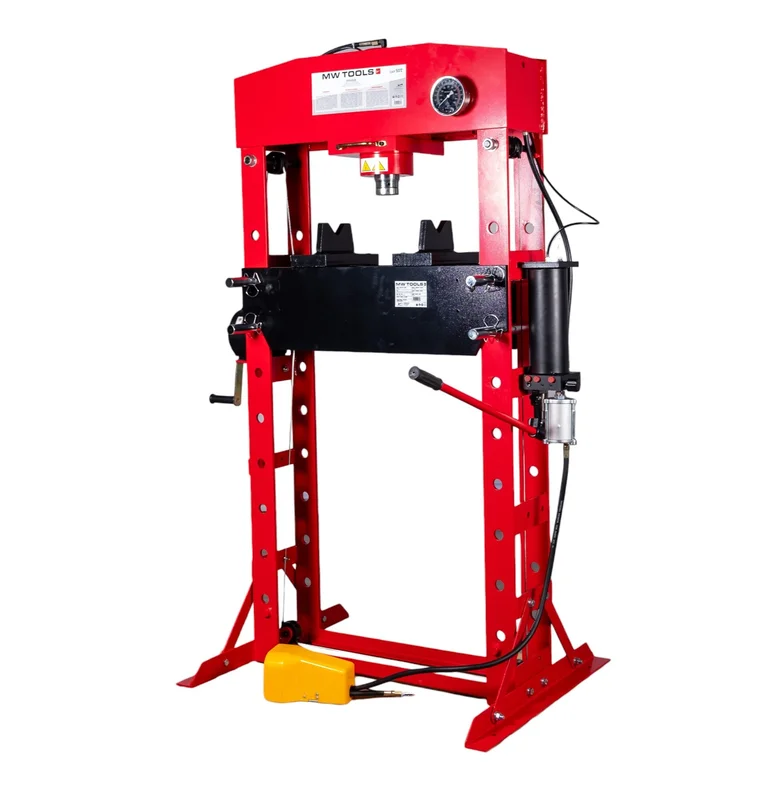

Metal Works PPH50B Hydrauliczna prasa pneumatyczna 50T Funkcje specjalne
Hydrauliczna prasa pneumatyczna 50 ton z ruchomym cylindrem.
Sterowanie ręczne i pneumatyczne:
Pompa hydropneumatyczna jest sterowana sprężonym powietrzem za pomocą pedału nożnego i zapewnia moc oraz prędkość podczas pracy. Nie jest wymagana siła ręczna.
Pompa z 2 prędkościami: wysoka prędkość podczas zbliżania się do przedmiotu obrabianego bez obciążenia i wolniejsza prędkość podczas prasowania. Prędkość automatycznie zmniejsza się w przypadku ciśnienia wstecznego
Pompę można również obsługiwać ręcznie za pomocą dźwigni, co zapewnia precyzyjną i dokładną pracę
Rama podstawy, na którą działają wszystkie siły podczas prasowania, jest w pełni zespawana z 1 solidnej ramy, co zwiększa wytrzymałość i trwałość prasy. Do montażu prasy nie używamy żadnych śrub ani wkrętów.
Stół roboczy jest podtrzymywany przez 4 wytrzymałe sworznie blokujące z klipsami zabezpieczającymi, przy czym stół roboczy spoczywa na 2 dolnych sworzniach. Umożliwia to łatwiejszą regulację wysokości stołu bez blokowania się sworzni.
Pompa z zaworem przeciążeniowym
Zdejmowana głowica cylindra (średnica wewnętrzna wlotu: 25 mm). Umożliwia podłączenie do głowicy opcjonalnego zestawu stempli lub innych form prasujących i noży gnących (art. 754758311).
Ciśnienie robocze sprężonego powietrza: 7,5 do 8,5 bara i natężenie przepływu powietrza: 200 l/min
Zawór sprężonego powietrza z pedałem nożnym i złączem EURO
Trumpy
Obsługa za pomocą sprężonego powietrza (pedał nożny) i ręcznie (dźwignia)
Ruchomy na boki cylinder umożliwia zaciskanie bliżej krawędzi ramy. Przydatne podczas zaciskania z boku dużych elementów.
Niezawodny mechanizm pompy o podwójnej prędkości
Stół roboczy z regulacją wysokości za pomocą wciągarki ręcznej, z szybkim i precyzyjnym pozycjonowaniem
Sprężone powietrze obsługiwane za pomocą ruchomego pedału
Dostarczany z 2 blokami dociskowymi (V-blocks)
Opcjonalny zestaw stempli
Dane techniczne
Rodzaj sterowania hydropneumatycznego prasy
Cylinder 200
Cylinder kursowy G mm 200
Liczba prędkości 2
Wymagane ciśnienie powietrza bar 7,5
Natężenie przepływu powietrza l/min 200
Pojemność t 50
Prędkość w mm/min 90
Prędkość w dół pod ciśnieniem mm/min 20
Prędkość w dół bez ciśnienia mm/min 80
Mobilny cylinder
A mm 1877
B mm 1036
C mm 800
D mm 730
Średnica cylindra mm 52
E mm 250
F min. mm 67
F maks. mm 1047
H mm 1345
I mm 245
L1 mm 1364
L2 mm 384
Waga kg 302.50
Wymiary (dł. x szer. x wys.) mm 1036x800x1877
Zakres dostawy
Pneumatyczny pedał nożny do pracy ze sprężonym powietrzem
Zestaw V-bloków do prostowania lub prasowania wałów, prętów i rur. Wymiary jednego V-bloku: długość 276 mm, szerokość 130 mm, wysokość 130 mm
Manometr ze wskazaniem siły nacisku
Wstępnie napełniony olejem hydraulicznym
Łatwy montaż: prasa jest dostarczana w 1 kawałku. Na miejscu montowane są tylko 2 wsporniki boczne
