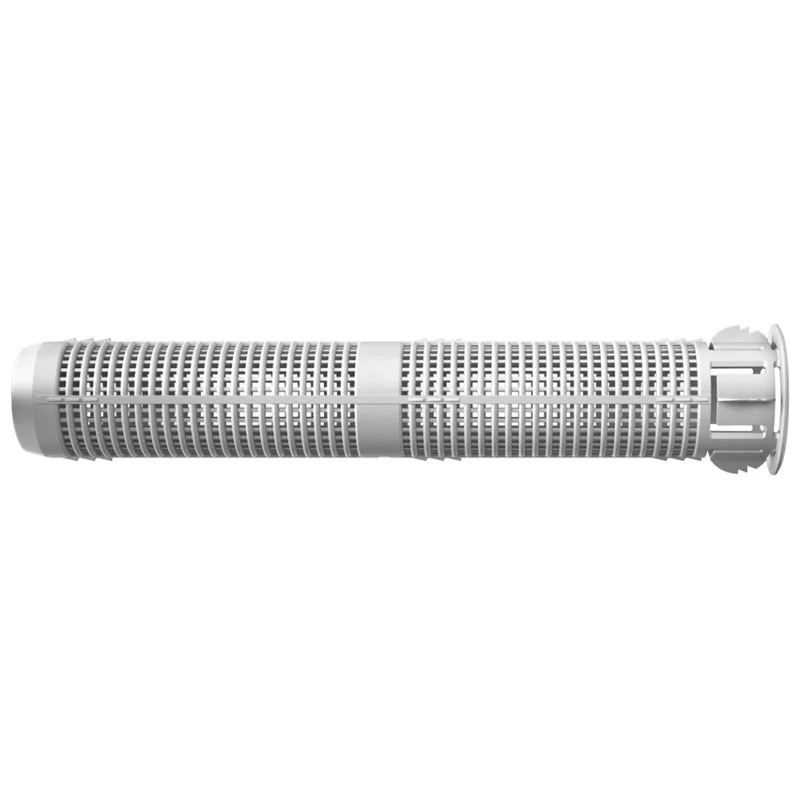

Fischer Injectiehuls kunststof FIS H 20 x 200 K 46704 20 jednostekFunkcje specjalne
Wszechstronny system mocowania z tulejami iniekcyjnymi do murów z cegły perforowanej. Tuleja iniekcyjna fischer FIS H K z tworzywa sztucznego jest wybranym elementem systemu do stosowania z zaprawą iniekcyjną fischer w murze wykonanym z cegły perforowanej. W tym celu tuleja iniekcyjna jest wkładana do wywierconego otworu i wypełniana zaprawą od dołu tulei iniekcyjnej. Po włożeniu pręta kotwiącego lub kotwy udarowej z gwintem wewnętrznym, zaprawa jest przepychana przez strukturę siatki i odpowiednio wiąże się z cegłą perforowaną. W rezultacie obciążenie jest przenoszone na materiał budowlany. Za pomocą tulei iniekcyjnej można również mostkować warstwy nienośne.
Zalety
Struktura kratowa tulei iniekcyjnej FIS H K jest dopasowana do zaprawy iniekcyjnej FIS V i zapewnia ekonomiczne zużycie zaprawy przy jednoczesnej optymalizacji połączenia zaprawy ze ścianami otworów.
Skrzydełka centrujące idealnie wyrównują element mocujący w tulei wtryskowej i umożliwiają stosowanie prętów gwintowanych o różnych średnicach.
Zaciski utrzymują tuleję wtryskową mocno w otworze, umożliwiając bezproblemowy montaż nad głową.
Geometria tulei kotwiących umożliwia mostkowanie warstw nienośnych w celu łatwego i prostego montażu. Należy zwrócić uwagę na aprobaty odpowiednich zapraw iniekcyjnych.
Cechy charakterystyczne
Struktura siatki zmniejsza zużycie zaprawy.
Tuleje wtryskowe umożliwiają optymalne dopasowanie połączenia w perforowanym kamieniu.
Skrzydełka centrujące zabezpieczają pręty kotwiące o różnych średnicach. Zmniejsza to złożoność i zarządzanie zapasami.
Kolce: po zamontowaniu nad głową nie wypadają z wywierconego otworu.
Zatwierdzenie ETA.
Zastosowania
Kotwy w murze perforowanym z zaprawą iniekcyjną FIS V.
Materiały budowlane
Zatwierdzone dla: Cegła perforowana, Cegła dziurawka z betonu lekkiego, Cegła dziurawka betonowa, Cegła wapienno-piaskowa perforowana, Cegła wapienno-piaskowa pełna, Cegła pełna
Nadaje się również do: Perforowana podłoga pumeksowa NoHoBo Stały pumeks i inne stałe materiały budowlane
Szczegóły (materiały budowlane, podatki itp.) Dostępne zatwierdzenia mają zastosowanie.
Zatwierdzenie
ETA-10/0383 ETA-10/0383 ETA-15/0263 DoP nr 0026 DoP nr 0126 DoP nr 0756-CPD-0361
Montaż
Tuleja iniekcyjna FIS H K może być używana z zaprawami iniekcyjnymi FIS V, FIS V HIGH SPEED, FIS V LOW SPEED, w zależności od zastosowania. Tuleja FIS P może być używana bez zatwierdzenia.
W połączeniu z tulejami wtryskowymi i prętami gwintowanymi FIS A lub kotwami wątkowymi z gwintem wewnętrznym FIS E, system nadaje się do montażu wstępnego.
W tym celu tuleja iniekcyjna jest wprowadzana do otworu wiertniczego i wypełniana zaprawą iniekcyjną od dołu tulei iniekcyjnej.
Po wkręceniu elementu mocującego zaprawa jest przepychana przez kratową strukturę tulei iniekcyjnej i odpowiednio wiąże się z podłożem kotwiącym. Obciążenie jest odpowiednio rozpraszane na całej powierzchni.
Dane techniczne
Zatwierdzenie
Średnica otworu d0 20 [mm]
Min. głębokość otworu h1 210 [mm]
Min. głębokość kotwienia 180 [mm]
Nadaje się do FIS A M12-M16
Ilość zaprawy na tuleję 40 [pocisków]
Dostarczane w standardzie
20 jednostek
