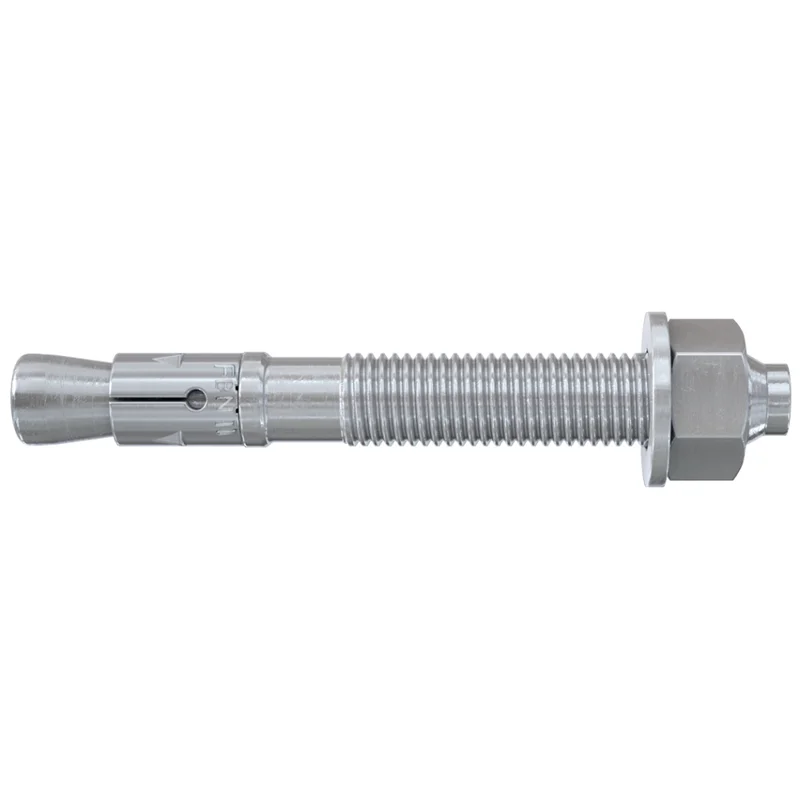

Fischer 45574 Kotwa do szybkiego montażu FBN II 20/60 (20X217) stal ocynkowana elektrolitycznie 10 szt.
Fischer Rapid Construction Anchor FBN II to stalowa kotwa do skutecznych zamocowań w niezarysowanym betonie. Dzięki długiemu gwintowi i dwóm głębokościom kotwienia, kotwa Fischer Rapid Construction FBN II może być stosowana wyjątkowo elastycznie. Oprócz montażu czołowego i wciskanego, kotwa do szybkiego montażu nadaje się również do montażu dystansowego. W wersji ocynkowanej kotwa do szybkiego montażu nadaje się do mocowania poręczy, konsol i kanałów kablowych w konstrukcjach wewnętrznych.
Zalety
Standardowa głębokość kotwienia osiąga maksymalne wartości znamionowe obciążenia. Wymaga to mniejszej liczby punktów kotwiczenia i mniejszych płyt kotwiczących
Zmniejszona głębokość zakotwienia zmniejsza głębokość odwiertu. Pozwala to na krótszy czas instalacji i większą elastyczność
Długi gwint zapewnia zrównoważone tolerancje komponentów i umożliwia montaż na odległość, zapewniając większą elastyczność
Mniejsza liczba uderzeń młotkiem i minimalny poślizg momentu obrotowego umożliwiają znacznie łatwiejszy montaż
Trzpień wtykany chroni gwint przed uszkodzeniem, a tym samym umożliwia szybszy montaż i demontaż łącznika.
Zastosowania
Beton C20/25 do C50/60, niezarysowany
Beton C12/15
Kamień naturalny o wysokiej gęstości
Materiały budowlane
FBN II nadaje się do montażu wciskanego i wciskanego; pod pewnymi warunkami nadaje się również do montażu zdalnego
Przed montażem należy ustawić nakrętkę sześciokątną w optymalnej pozycji (sworzeń wtykowy wystaje ok. 3 mm z nakrętki sześciokątnej).
Po przyłożeniu momentu obrotowego śruba stożkowa jest wciągana do zacisku rozpieracza, dociskając go do ściany otworu wiertniczego
Odciążenie głowicy umożliwia łatwe korzystanie z kotwicy.
Dane techniczne
Zatwierdzenie : istotne
Średnica otworu: 20 mm
Min. głębokość otworu do montażu przelotowego: 195 mm
Długość wtyczki: 217 mm
Maks. użyteczna długość podnoszenia, stojak/podnoszenie, czerwony: 60/85 mm
Gwint: M 20 x 90 mm
Szerokość klucza: 30 mm
Zawartość : 10
